[供应] 京瓷10.1寸工业液晶屏TCG101WXLPAANN-AN20-日系宽温屏

[复制链接]
发表于 4 天前 | 显示全部楼层 |阅读模式
京瓷 (Kyocera) 推出的TCG101WXLPAANN-AN20是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。总结它的典型特征为: 白光LED背光,寿命大于5万小时,含LED驱动器,180度翻转显示,表面雾面。
它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。此型号适合应用于工业。此产品于2014年Q1量产,当前生产状态为量产中。根据京瓷 (Kyocera)于2013年11月29日发布的版本号为Rev.00的产品规格书,TCG101WXLPAANN-AN20显示分辨率为1280(RGB)×800 (WXGA),宽高比为16:10 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm,可视尺寸为219.96×138.6 (宽×高) mm,外观尺寸为236(宽)×156.8(高)×9.9(厚) mm,表面处理为雾面,产品净重500g (Typ.)。
背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。TCG101WXLPAANN-AN20采用了LVDS (1 ch, 8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
京瓷10.1寸液晶屏:https://www.leehon.com/jingci/101inch/

9 `7 x0 v5 f/ n2 E/ x) J

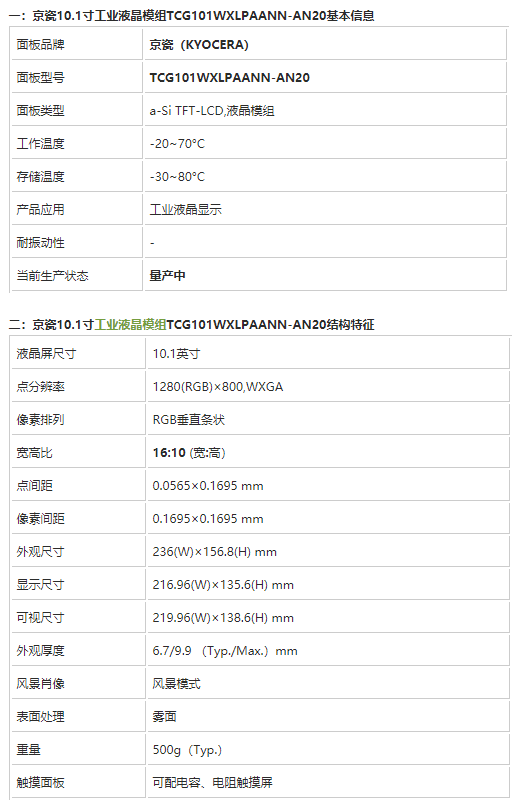

TCG101WXLPAANN-AN20


- b3 Y4 t6 Q5 m2 F

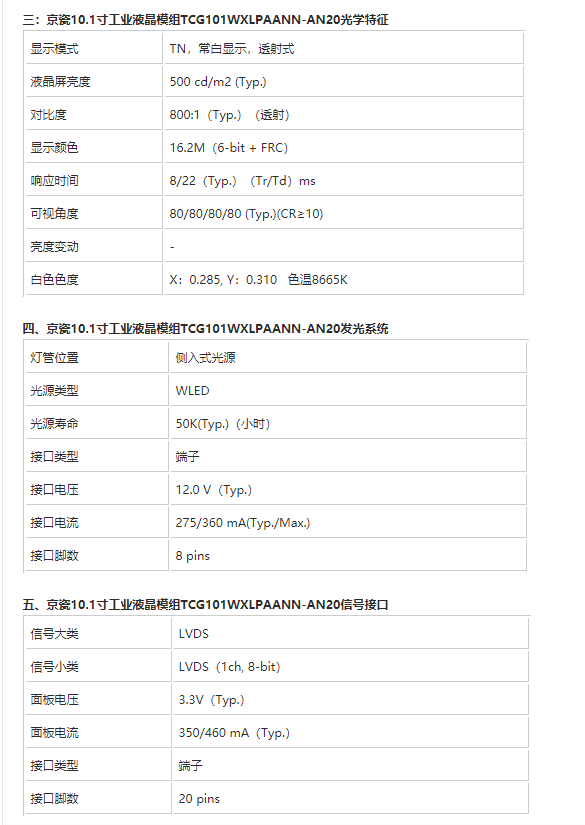

TCG101WXLPAANN-AN20
